重载型 SPAN400 SW单宽

主要特点:

工作平台面积:长度2.0/2.5/3.0m可选,宽度0.73m

重型设计,工作平台安全承重360Kg,欧盟EN1004标准设计

所有部件均采用冷胀冷压非焊接工艺,坚固耐用

阶梯以0.4米的幅度递加,配合可调节腿可达任意高度

直径为50.8mm的高强度铝合金花纹管,防滑性能极好

具有专门的护栏配置,标准护栏1.1m高

符合欧盟EN1004、 BS1139 和WAHR 的3类载重标准

德国原厂 TUV 安全认证

冷胀冷压非焊接工艺,质保10年

联系我们

产品详情

无焊接、冷胀冷压制造工艺的铝合金脚手架,是如何做到的?

带您了解一下

我们常见的钢铁、不锈钢等常见产品,绝大部分采用焊接工艺制造,但您肯定很难举例出由铝、或合金铝材制造出的产品是采用焊接工艺生产而成的。 除了现在您需要的铝合金脚手架,有些产品采用焊接工艺外, 几乎所有铝合金制品的都是机械方式冷加工的铆接工艺。比如铝合金门窗、“人”字梯、家用铝锅 等......您知道这是为什么吗?

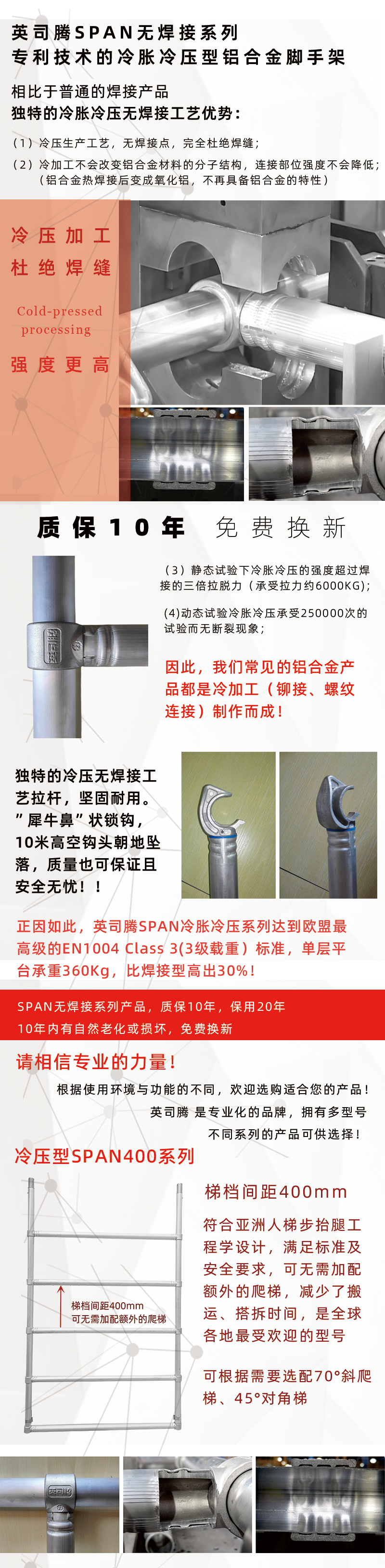

冷胀冷压非焊接介绍:

众所周知,铝合金材料采用热加工的焊接技术会产生内应力,易破坏铝材内部分子结构,降低材料原有的强度和耐用性。所以,采用冷加工方式,在强度、稳定性及耐用性方面大大优于普通的焊接工艺结构。英司腾SPAN400系列产品采用专利的冷胀冷压工艺非焊接工艺设计制造,其优势如下:

1. 英司腾脚手架的冷压生产工艺完全杜绝焊缝
2. 冷胀冷压工艺不会改变铝合金材料的分子结构,强度不会减低
3. 静态试验下冷胀冷压的强度超过焊接的三倍拉脱力(承受拉力约6000KG)
4. 动态试验冷胀冷压承受250000次的试验而无断裂现象
5. 英司腾SPAN400系列脚手架厂家承诺10年结构强度保证

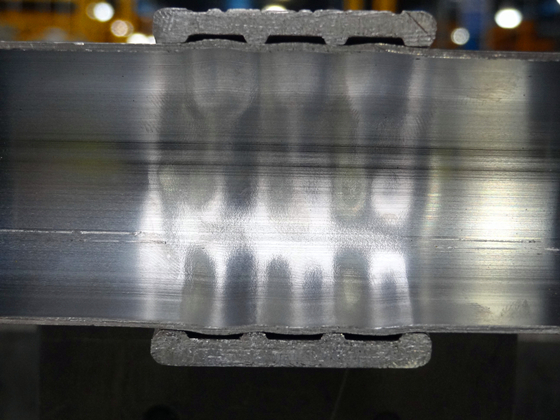

rib_副本.jpg内胀工艺

rib-2_副本.jpg“外压”工艺

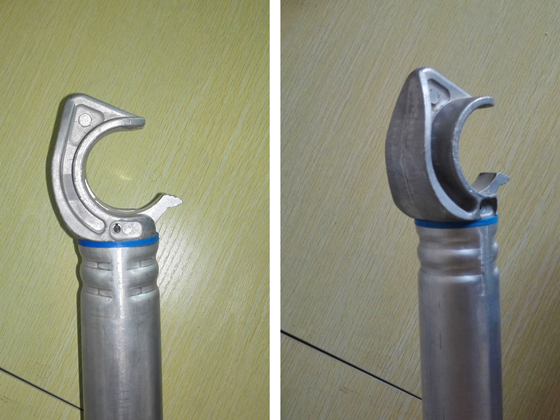

lagou_副本.jpg“犀牛鼻”抗拉抗摔挂钩,坚固耐用


“冷胀冷压”的框架结构,铸件Logo印记

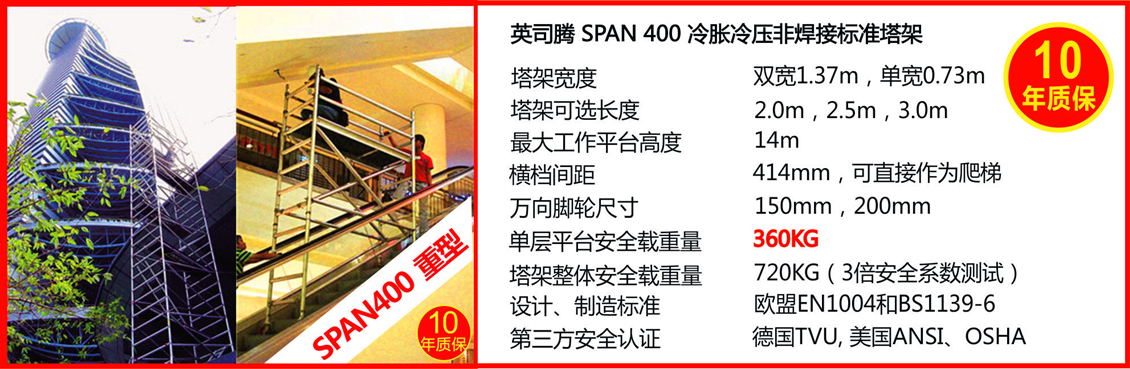

英司腾SPAN400重载型系列双宽铝合金脚手架是具备专利技术的产品,也是全求最畅销的铝合金脚手架类产品之一。

此款产品严格按照欧盟EN1004 Class 3(3级载重标准)设计制造,并取得德国原厂的TUV安全认证。


英司腾SPAN400-S重载型系列单宽铝合金脚手架产品严格按照欧盟EN1004 Class 3(3级载重标准)设计制造,并取得德国原厂的TUV安全认证。

SPAN400-S采用强大而牢固50.8mm直径的航空用铝合金花纹管,使用冷胀冷压制造工艺,生产出的框架和拉杆拥有安全罗纹表面,防滑耐用。该系列产品遵循3T搭建方法法(通过活动板),带有专利结构的“犀牛鼻”快速锁定拉杆,可以安全、快速的锁紧框架。装配和拆卸的时候不需要任何工具。


SPAN400(重型,单个平台载重360Kg)整个塔架全部采用冷胀冷压非焊接工艺,其强度是普通焊接工艺的3倍,坚固耐用,这使得SPAN400系列产品的质保期可长达10年,产品可使用30年不损坏。

     - 重型设计,工作平台安全承重360Kg,欧盟EN1004标准设计
     - 所有部件均采用冷胀冷压非焊接工艺,坚固耐用
     - 阶梯以0.4米的幅度递加,配合可调节腿可达任意高度
     - 直径为50.8mm的高强度铝合金花纹管,防滑性能极好
     - 具有专门的护栏配置
     - 符合欧盟EN1004、 BS1139 和WAHR 的3类载重标准
     - 德国原厂 TUV 安全认证
     - 产品质保10年

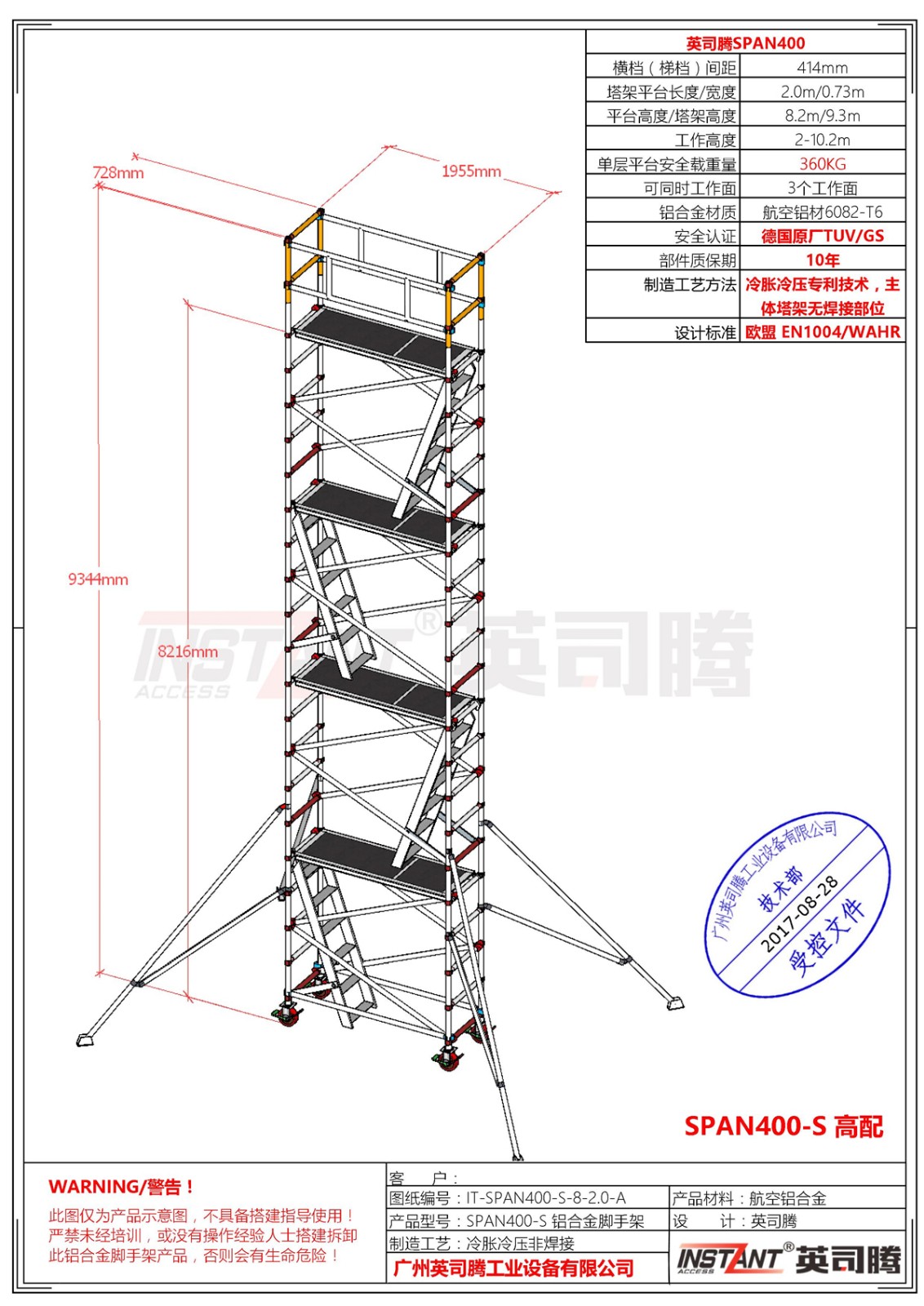

注意:右侧图片为产品最高配置,实际订货应与需求匹配,务必与销售人员确认。

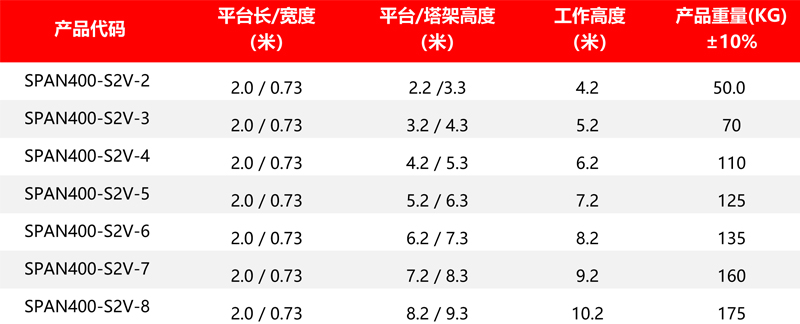

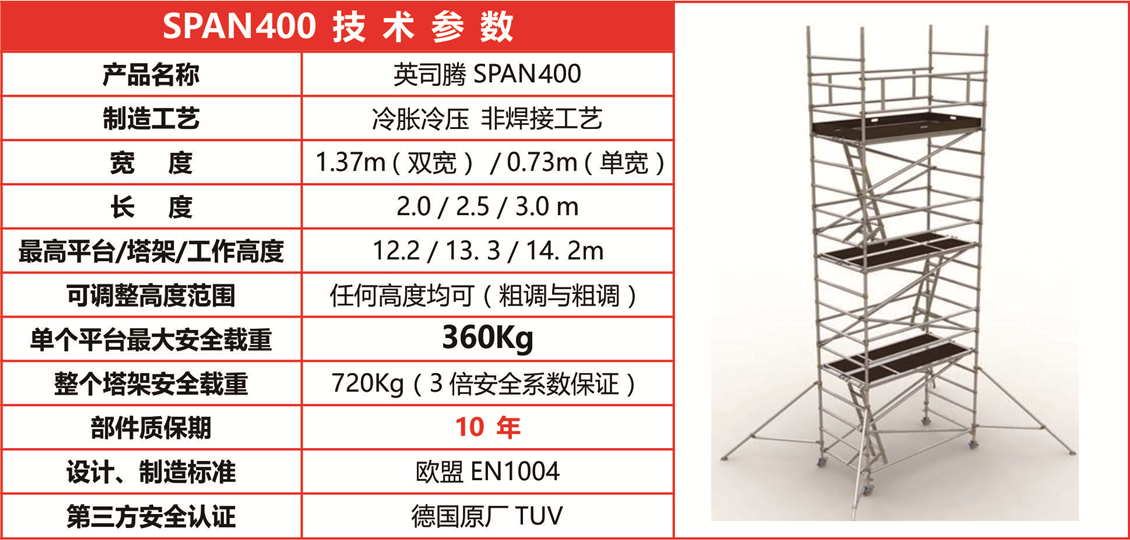

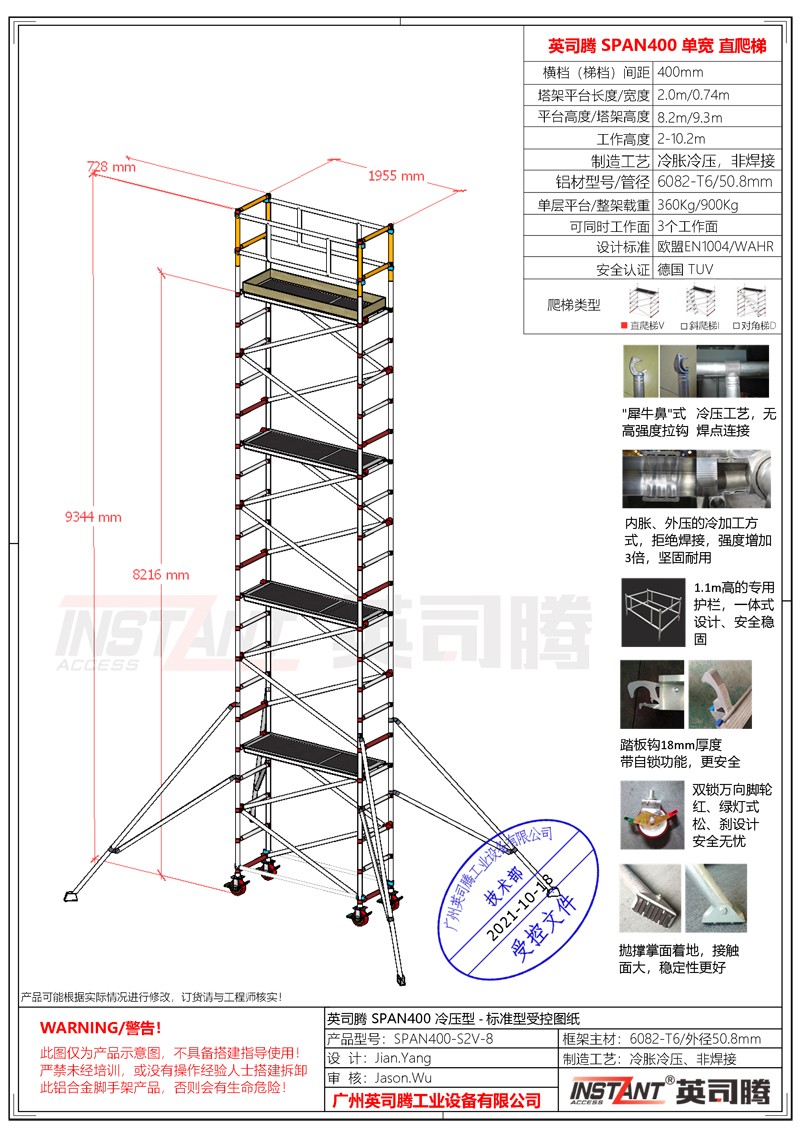

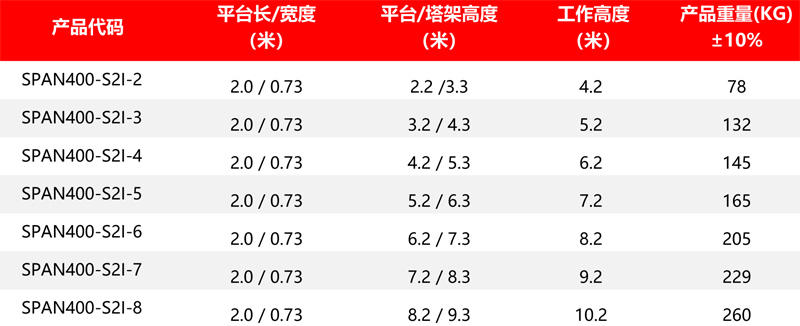

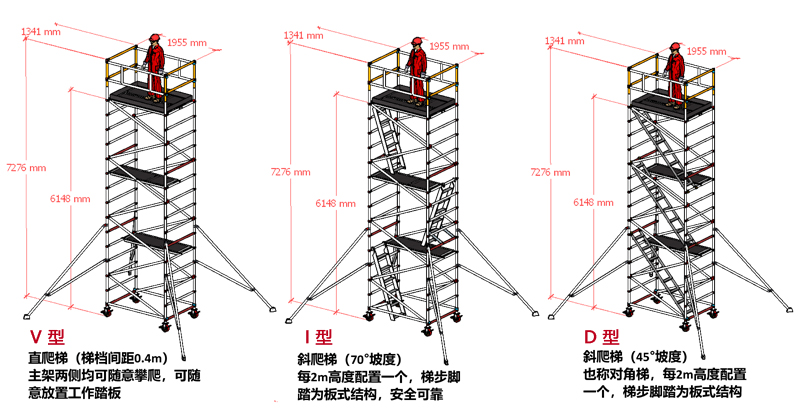

SPAN400 冷压型/单宽系列/直爬梯 铝合金脚手架型号列表:

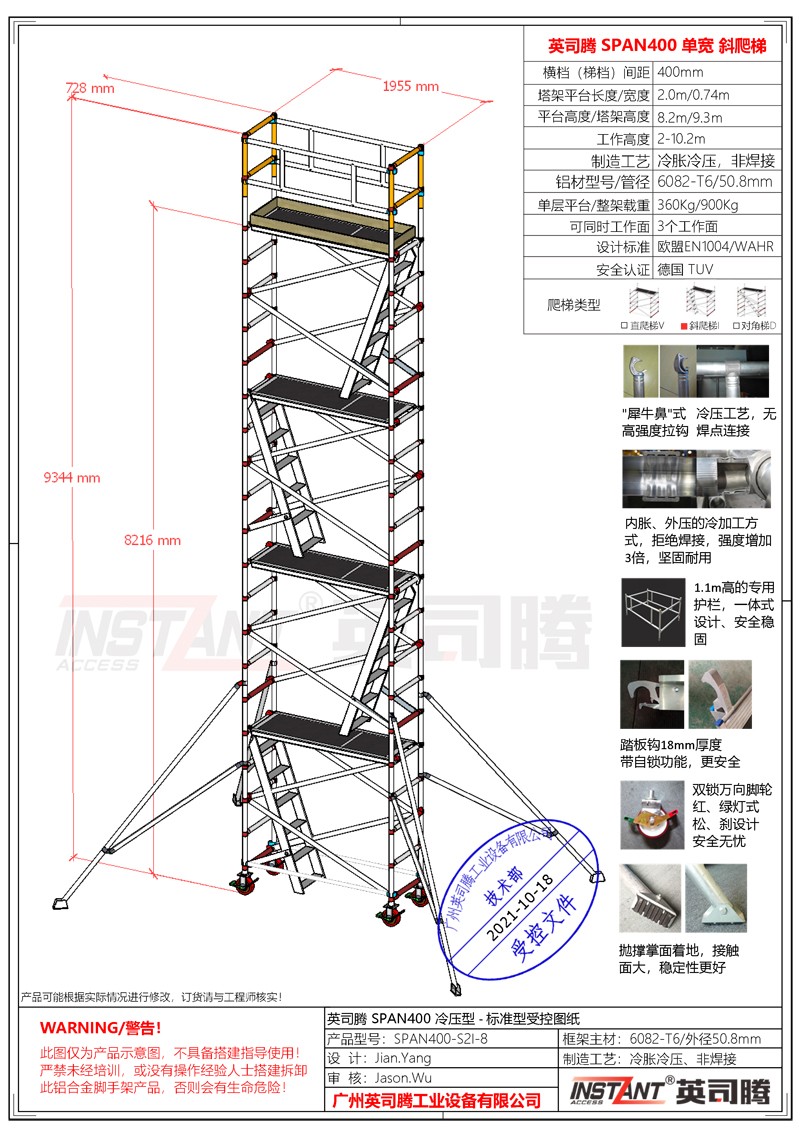

SPAN400 冷压型/单宽系列/斜爬 铝合金脚手架型号列表:


说明:

1.平台长度2.0m为常用型号,另有2.5m、3.0m可供选择
2.产品实际尺寸全部为英制欧标尺寸,以满足全球不同市场的需求。以上尺寸实际值为接近的英制(英尺、英寸等)换算。
3.产品图片为最高配置,客户实际需求应与服务人员确认,订货须与最终合同清单为准。

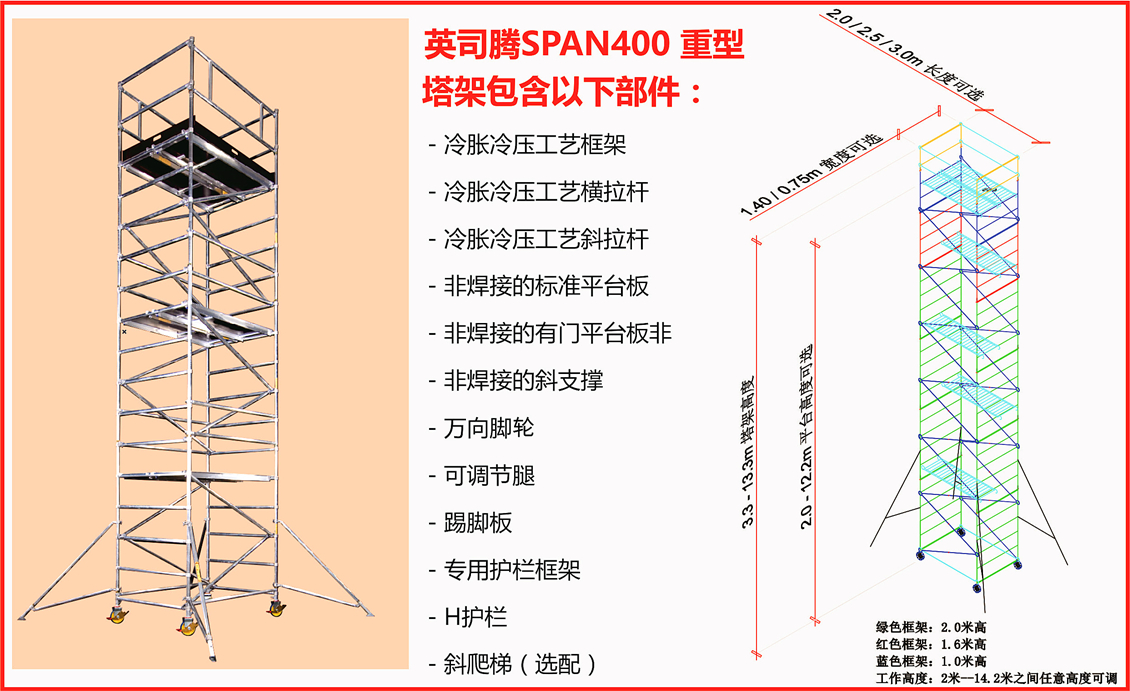

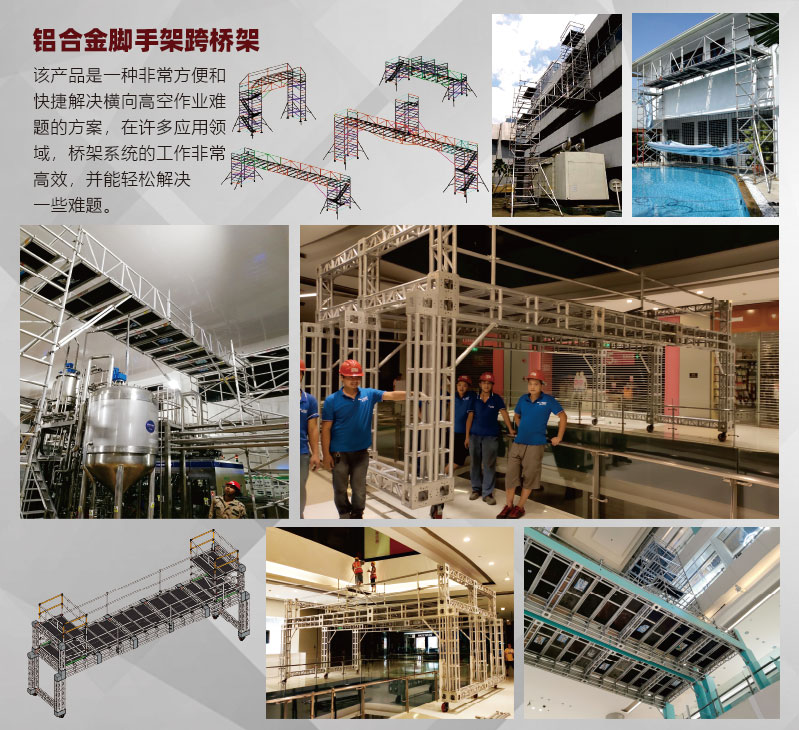

基于SPAN400系列的部件全部采用冷胀冷压非焊接工艺制造,结合其它部件,能够设计、搭建出各种复杂异型结构的系统铝合金脚手架工作平台,且结构简单,提高作业效率。

rib_副本.jpg内胀工艺

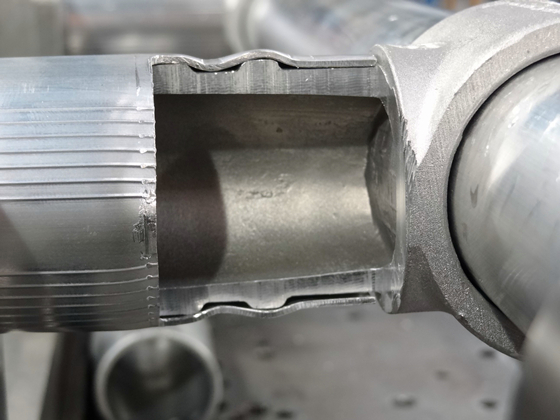

rib-2_副本.jpg“外压”工艺

lagou_副本.jpg“犀牛鼻”抗拉抗摔挂钩,坚固耐用

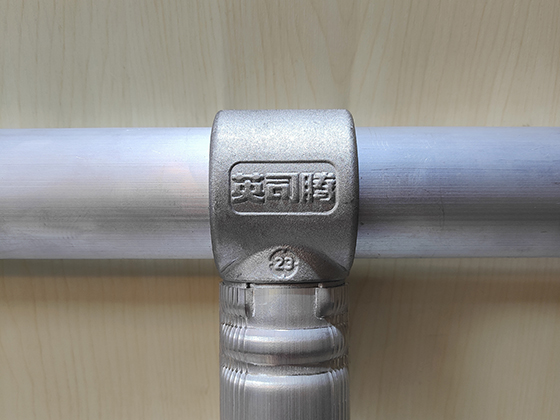

冷压T型头-low.jpg“冷胀冷压”的框架结构,铸件Logo印记

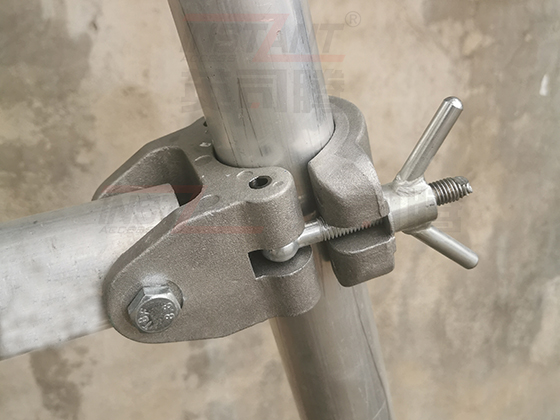

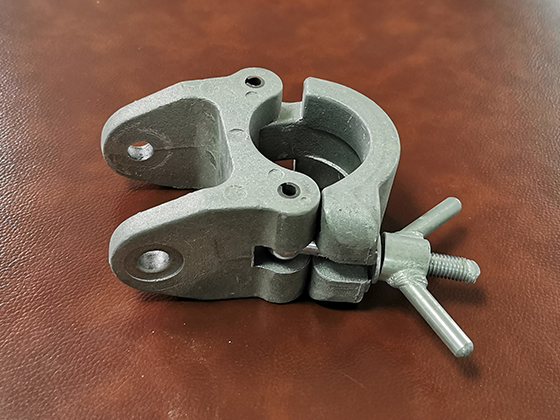

脚手架连接口,铸铝工艺,坚固耐用


羊角螺母,无需借助工具即可锁紧,高空安装减少带工具的危险

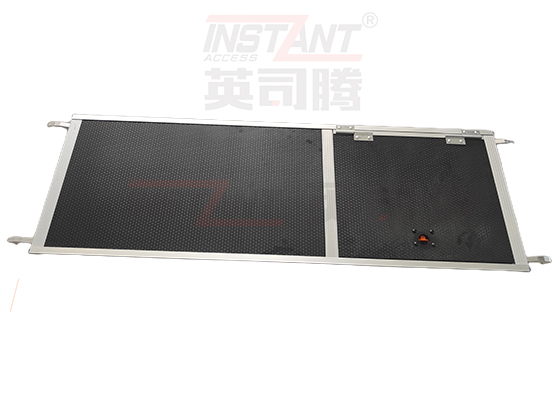

全铝包边、桦木酚醛胶高质量踏板

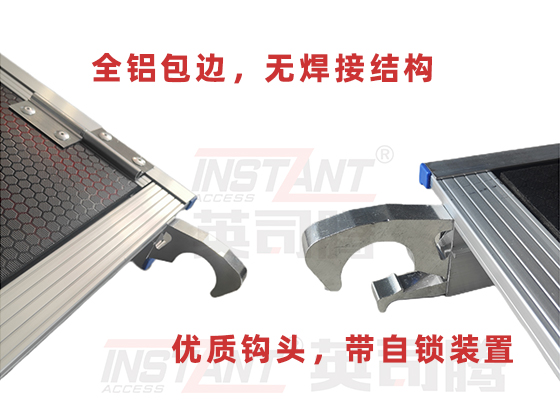

踏板全铝包边,无焊接结构

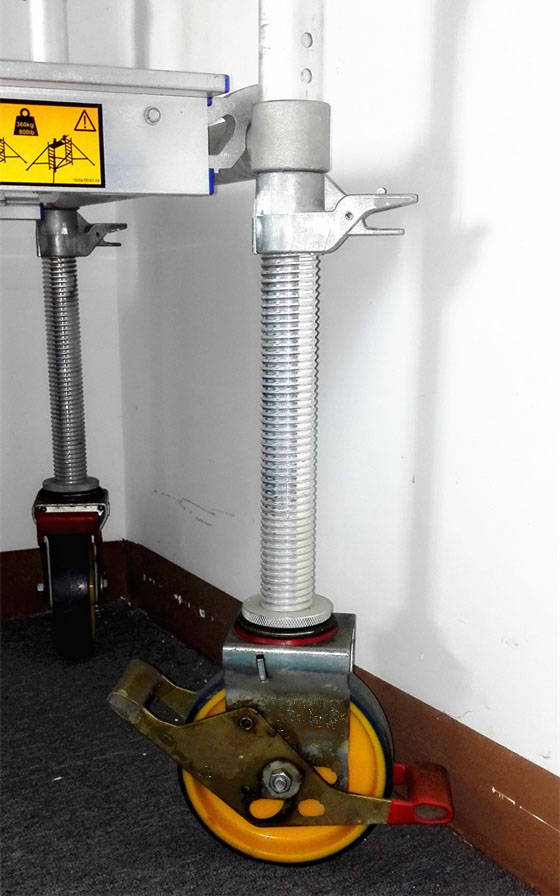

轮子-丝杆_副本.jpg “精调、粗调”可调节腿+双踏板万向脚轮

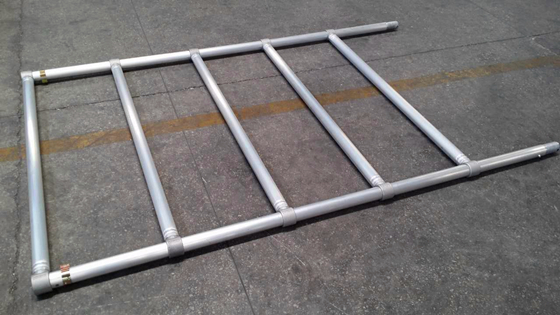

双宽5级框架

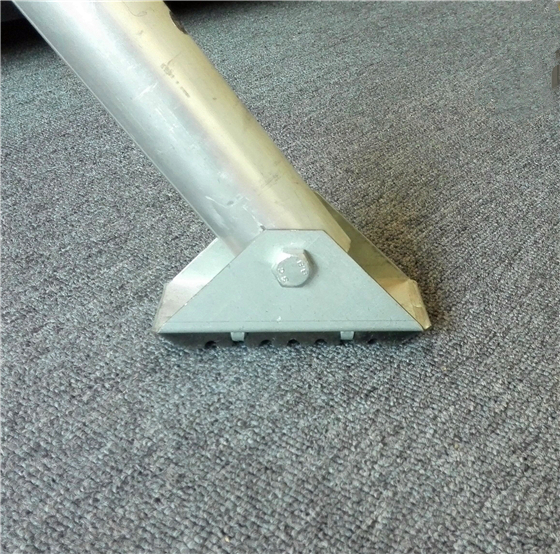

可伸缩的“掌着地”斜支撑,更安全稳固



如有需要,请下载以下产品样册留存:


INSTANT英司腾-SPAN400 冷压型-产品样册-CNV23.pdf


INSTANT英司腾SPAN系列产品装配指南-V23.pdf
